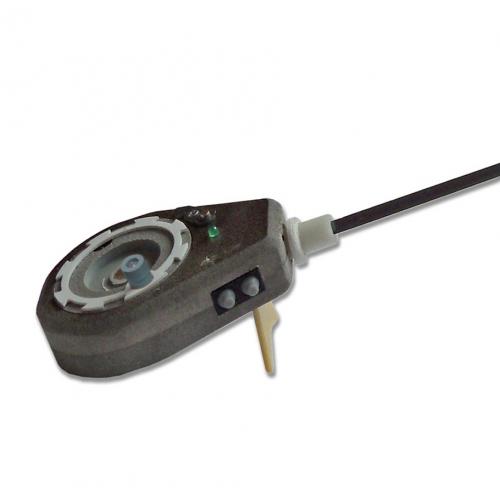

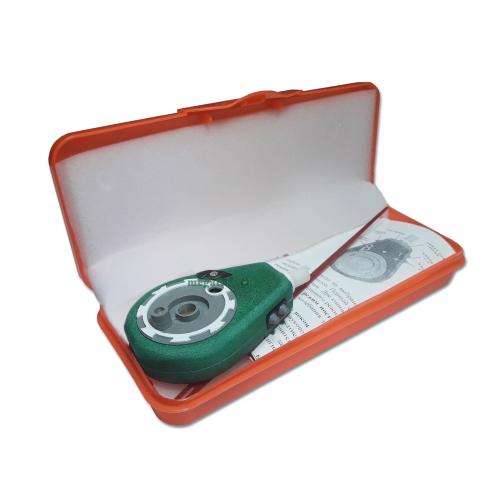

Žieminė elektroninė meškerėlė UDACA 3

Žieminė meškerė „UDACA-3“ palengvina ir praplečia žiemos žvejybos galimybes. „Udaca-3“ žieminės meškerės techninės galimybės leidžia automatines šešių greičių vibracijas skirtingu dažniu ir sustojimais, reguliuojamas rankiniu būdu ir pagal programas; veikia kaip kibimo indikatoriaus įtaisas.

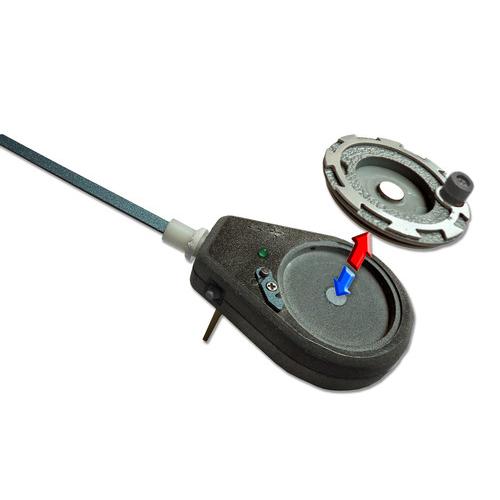

Du magnetai yra priešais vienas kitą meškerės ritėje ir korpuse, tačiau tarp jų lieka tarpas, t.y. magnetinė ašis. Norėdami pritvirtinti ritės sukimąsi, yra numatytas fiksatorius.

Dėl tikslaus kalibravimo montuojant magnetus, atsiradusi magnetinė ašis leidžia laisvai suktis ritei, o sukimosi metu magnetinės jėgos sugeria inerciją, o ritė sustoja iškart po to, kai valas nustoja judėti. Tai pašalina kilpų susidarymą.

Magnetinės jėgos tolygiai prispaudžia ritę prie nugarėlės, o tai užtikrina sklandų sukimąsi.

Tuo atveju, kai ritė apvijos metu klaidingai pasukama priešinga kryptimi, gali susidaryti kilpa, kurią lengvai galima pašalinti nepašalinant ritės, traukiant ant meškerės, kuri slys tarp dviejų magnetų, nesudarydama kilpos.

Užkibus didelei žuviai, magnetinės jėgos veikia kaipsankaba, lėtina ritę ir neleidžia meškerei laisvai išsiveržti stiprių trūkčiojimų metu. Laikydami meškerę, galite ranka pritvirtinti ritės prispaudimo jėgą ir taip užtikrinti būtiną meškerės įtempimą.

          Maitinimas meškere įjungiamas vienu metu paspaudžiant du mygtukus „+“ ir „-“ .

      Naudojama energiją taupanti grandinė, kuri išjungia maitinimą po dviejų valandų, paskutinį kartą paspaudus bet kurį mygtuką.

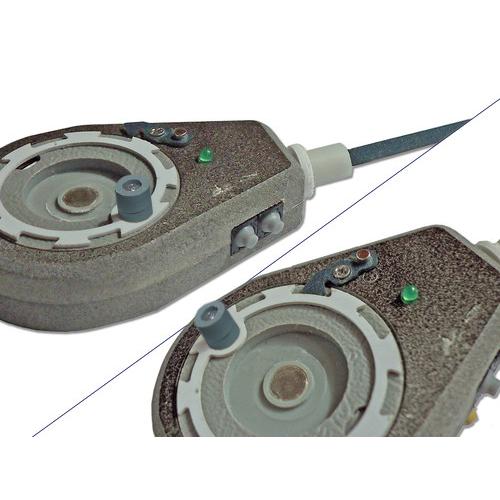

Įrenginyje yra trys valdymo mygtukai. Jų pagalba galite nustatyti vieną iš aštuonių veikimo režimų .

Trumpai paspauskite mygtuką P - įjunkite / išjunkite meškerės elektroninę grandinę. Ilgas paspaudimas - pasirinkite vieną iš aštuonių darbo režimų. Norėdami perjungti į pasirinktą režimą, turite paspausti mygtuką P ir neatleisti jo, skaičiuodami šviesos ir garso signalų skaičių. Įjungiamas pirmasis signalas, tada bus surūšiuoti signalai, kuriuos atitinka meškerės veikimo režimai. Du mygtukai, esantys priešingoje korpuso pusėje, yra skirti pakeisti parametrus, atsižvelgiant į pasirinktą režimą.

Jei pasirinkote  nuolatinių virpesių režimą (1-ojo režimo signalas) , tada mygtukais „+“ arba „-“ galite pakeisti dažnį nuo 1 virpesio per 4 sekundes iki 20 virpesių per sekundę. Šiame režime kibimo indikacija neveikia.

Pastovaus poilsio režime (2-ojo režimo signalas) vibracijos nėra. Šiame režime galite sugauti įjungdami įmontuotą šviesos ir garso įkandimo signalą, naudodami mygtukus „+“ arba „-“, kad pasirinktumėte vieną iš keturių jautrumo lygių. Penktą kartą paspaudus „+“ mygtuką šiame režime, detektorių galima išjungti, tada paspaudus mygtuką „-“ detektorius įsijungia, o penktuoju signalu įjungiamas maksimalus jautrumas. Kai žuvis pradės kibti, pasigirs pyptelėjimas ir mirksės šviesos diodas. Šiuo režimu galima nustatyti arba blokuoti automatinį detektoriaus išjungimą. Norėdami tai padaryti, paspauskite mygtuką P ir palaukite paskutinio signalo.

Pasirinkę kintamo svyravimo režimą (3-iojo režimo signalas) , galite pakeisti svyravimo laikotarpio trukmę ir poilsio laikotarpio trukmę. Norėdami tai padaryti, meškerei svyruojant, paspaudus „+“ arba „-“ mygtukus, keičiamas svyravimo periodo laikas. Panašiai, kai meškerė sustojo (yra ramybėje), paspaudus šiuos mygtukus, pasikeičia poilsio laikotarpio laikas. Virpesių dažnis nustatomas esant nuolatiniam vibracijos režimui. Šiuo režimu, veikiant tuščiąja eiga, kibimo šviesos ir garso detektorius veikia su anksčiau nustatytu jautrumo lygiu (antrame režime).

4, 5, 6, 7 ir 8 režimai (atitinkamai 4, 5, 6, 7, 8 režimo signalas) - tai meškerės darbo režimai pagal programas . Šiais režimais virpesių dažnio ir sustojimo laiko pokytis atliekamas pagal gamykloje įdiegtas programas, kurios, kaip parodė praktika, yra labai subtilios.

Pasinaudojus naujausiais mikroelektronikos laimėjimais, buvo galima įsitikinti, kad meškerė gali dirbti šaltyje iki 20 ° C daugiau nei 800 valandų, nekeičiant baterijų. Norėdami pakeisti baterijas, turite atsukti keturis varžtus, laikančius meškerės korpuso dugną. Tada atsukite šešis varžtus, esančius viršutinio korpuso apatiniame dangtelyje. Meškerykotėje naudojamos dvi CR2025 baterijos. Keičiant baterijas, negalima pažeisti jų poliškumo.

Techniniai duomenys

Darbo sąlygos: nuo -40 ° С iki + 65 ° С.

Virpesių dažnis: nuo 1 virpesio per 2 sekundes. iki 1200 virpesių per minutę (20 Hz.)

Meškerės (su stulpeliu) svoris: 50 gramų.

Bendri matmenys (be stulpo): 80х60х25 mm.

Korpusas yra atsparus drėgmei.
